پانچ ورق فولادی یکی از مراحل مهم در فرآیند شکل دهی و تولید قطعات فلزی است که به کمک دستگاههای مکانیکی یا هیدرولیکی، سوراخهایی با ابعاد و اشکال مختلف در ورق ایجاد میشود. این روش به دلیل دقت بالا، سرعت مناسب و قابلیت تکرارپذیری، در صنایع مختلفی مانند خودروسازی، ساختمانی و لوازم خانگی کاربرد گستردهای دارد. در نتیجه، سوراخکاری ورق فلزی نه تنها بهره وری تولید را افزایش میدهد، بلکه امکان اجرای طراحیهای متنوع و دقیق را نیز فراهم میسازد و به بهینه سازی هزینه و زمان تولید کمک میکند. در این بررسی از وبسایت «تجارتگرام» به طور کامل در مورد پانچ ورق فولادی صحبت میکنیم.
پانچ ورق فولادی به فرآیندی گفته میشود که در آن با استفاده از دستگاه پانچ، سوراخهایی با اشکال و ابعاد مختلف روی ورق فولادی ایجاد میشود. این کار به وسیله فشار بالا و قالبهای خاص انجام میگیرد و بدون آن که نیاز به برش کامل یا جوشکاری باشد، امکان تولید قطعات صنعتی، تهویه ای، دکوراتیو و سازهای را فراهم میسازد. پانچ کاری معمولاً در صنایع خودروسازی، ساختمان سازی، ساخت تابلوهای برق و تجهیزات صنعتی کاربرد فراوان دارد و دقت بالا، سرعت تولید مناسب و قابلیت اجرای طرحهای سفارشی از جمله مزایای اصلی آن محسوب میشود.
کاربردهای پانچ ورق فولادی در صنعت به صورت زیر هستند:
در ادامه به انواع سوراخ در ورق پانچ شده اشاره میکنیم:

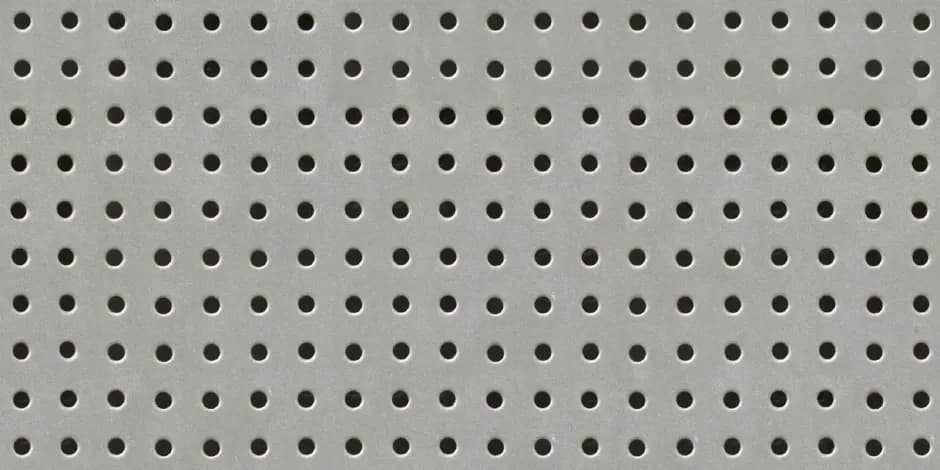

سوراخهای گرد پرکاربردترین نوع سوراخ در ورق پانچ شده هستند که به دلیل سادگی طراحی، هزینه پایین قالب سازی و قابلیت استفاده در کاربردهای مختلف، بسیار محبوب اند. این نوع سوراخها در اندازههای متفاوت ایجاد میشوند و از نظر مقاومت ساختاری، انتقال جریان هوا و زیبایی ظاهری عملکرد خوبی دارند. سوراخهای گرد در فیلترها، تجهیزات تهویه، صنایع غذایی و حتی طراحی دکوراتیو کاربرد دارند. پایداری بالا در حین فرآیند پانچ، باعث شده تا این الگو در خطوط تولید انبوه به راحتی پیاده سازی شود و اتلاف مواد نیز به حداقل برسد.
سوراخهای مربعی از دیگر انواع پرکاربرد در پانچ ورقها هستند که به دلیل زاویه دار بودن، الگوی ظاهری مدرن تری نسبت به سوراخهای گرد ارائه میدهند. این نوع سوراخها معمولاً در صنایع دکوراتیو، پوشش نما، سقفهای کاذب و برخی قطعات صنعتی کاربرد دارند. پخش یکنواخت نور یا عبور هوا از میان سوراخهای مربعی، جلوهای منظم و هندسی ایجاد میکند. تولید این نوع سوراخ به قالب دقیق تری نیاز دارد و در ضخامتهای نازک تا متوسط قابل اجرا است. استفاده از آن در طراحیهای خاص، باعث جذابیت بیشتر فضای داخلی یا خارجی میشود.
سوراخهای شش ضلعی که به نام الگوی لانه زنبوری نیز شناخته میشوند، از نظر مهندسی بسیار هوشمندانه طراحی شده اند. این سوراخها علاوه بر زیبایی بصری، مقاومت مکانیکی بالایی به ورق میدهند و در عین حال عبور مؤثر جریان هوا و نور را نیز فراهم میکنند. به دلیل چیدمان فشرده ی شش ضلعی ها، میزان فضای باز سطح ورق افزایش مییابد که در کاربردهایی مثل تهویه و خنک سازی بسیار مفید است. این نوع سوراخ در صنایع خودروسازی، هوافضا، معماری مدرن و تجهیزات صنعتی با نیاز به استحکام بالا و وزن پایین استفاده میشود.
سوراخهای بیضی شکل برای کاربردهایی که نیاز به عبور اجسام کشیده یا ایجاد تهویه کنترل شده دارند، بسیار مناسب اند. این نوع سوراخها در صنایع مختلفی چون الکترونیک، تهویه مطبوع، ماشین آلات صنعتی و حتی تجهیزات دکوراتیو استفاده میشوند. طراحی کشیده آنها امکان تنظیم جهت جریان هوا یا عبور نور را فراهم میکند. همچنین، برای جلوگیری از شکست در محل پانچ، لازم است قالب با دقت بالایی طراحی شود. سوراخهای بیضی ظاهری خاص و مدرن به سطح ورق میدهند و میتوانند در کنار دیگر اشکال هندسی به صورت ترکیبی استفاده شوند.
سوراخهای تزئینی شامل اشکال خاصی مانند ستاره، گل، قطره، برگ یا حتی الگوهای سفارشی هستند که بیشتر در طراحی دکوراتیو و معماری داخلی و خارجی کاربرد دارند. این نوع سوراخها با دستگاههای پانچ CNC یا لیزر برش داده میشوند تا جزئیات دقیق و تمیزی حاصل شود. استفاده از سوراخهای تزیینی در نماها، پارتیشن ها، تابلوهای تبلیغاتی و دیوارپوش ها، علاوه بر عملکرد فنی، جلوهای هنری و منحصر به فرد ایجاد میکند. بسته به نیاز مشتری، میتوان این الگوها را کاملاً سفارشی سازی کرد و به محیطهای مختلف هویت بصری خاص بخشید.
دستگاه پانچ ورق فولادی یکی از تجهیزات حیاتی در صنایع فلزی و ساخت وساز است که برای ایجاد سوراخ، اشکال هندسی یا بریدگی در ورقهای فلزی به ویژه فولادی به کار میرود. این دستگاه با استفاده از نیروی مکانیکی یا هیدرولیکی، سنبهای را با فشار بالا روی ورق حرکت میدهد و آن را از روی ماتریس عبور میدهد تا بخش مشخصی از ورق بریده شود. دستگاههای پانچ در مدلهای دستی، نیمه اتومات و تمام اتومات عرضه میشوند و بسته به ضخامت ورق و نوع عملیات، دارای توان و دقتهای متفاوتی هستند. از این دستگاهها در صنایع خودرو، ساختمان، برق و تجهیزات صنعتی استفاده گستردهای میشود.
در ادامه به روشهای پانچ ورق فلزی اشاره میکنیم:
پانچ مکانیکی یکی از رایجترین روشهای سوراخ کاری ورقهای فلزی است که با استفاده از فشار مکانیکی تولید شده توسط دستگاههای دستی یا نیمه خودکار انجام میشود. در این روش، ضربه توسط یک اهرم یا میل لنگ به سنبه وارد شده و سنبه ورق را به داخل ماتریس هدایت کرده و سوراخ ایجاد میکند. این روش مناسب برای تیراژ پایین یا ضخامتهای متوسط است. سرعت کار بالا و هزینه پایین از مزایای آن به شمار میرود. اما دقت و تنوع طرحها در آن محدود است و برای سوراخهای پیچیده یا ظریفتر، انتخاب مناسبی نیست.
پانچ CNC یا پانچ کنترل عددی رایانه ای، یکی از پیشرفتهترین روشها برای سوراخ کاری ورق فلزی است که از دقت بالا و قابلیت اجرای طرحهای پیچیده برخوردار است. در این روش، ماشین پانچ به طور خودکار بر اساس برنامه ریزی نرم افزاری حرکت کرده و با ابزارهای مختلف، اشکال متنوعی از جمله دایره، مستطیل، بیضی یا حتی اشکال خاص را روی ورق ایجاد میکند. این سیستم برای تولید انبوه بسیار مناسب است و زمان تولید را کاهش میدهد. همچنین قابلیت تکرارپذیری بالا و حداقل خطای انسانی، از دیگر مزایای آن است.
در روش پانچ هیدرولیکی، نیروی لازم برای سوراخ کاری ورق از طریق سیستم هیدرولیک تولید میشود. این سیستم توانایی ایجاد فشار یکنواخت و بالایی دارد و برای سوراخ کاری ورقهایی با ضخامت زیاد یا مواد سخت مانند فولاد ضد زنگ بسیار کاربردی است. دقت بالا، نویز کم و توانایی تولید نیروی زیاد بدون نیاز به اعمال نیروی دستی، از مزایای این روش است. ماشینهای پانچ هیدرولیکی معمولاً در خطوط تولید صنعتی با نیاز به قدرت بالا و دوام زیاد استفاده میشوند. این روش همچنین در صنایع خودروسازی و ساخت قطعات سنگین کاربرد دارد.
پانچ دستی سادهترین و ابتداییترین روش سوراخ کاری ورقهای نازک فلزی است که بیشتر در کارگاههای کوچک، تعمیرگاهها یا مواقع اضطراری مورد استفاده قرار میگیرد. ابزار پانچ دستی شامل یک سنبه و ماتریس کوچک است که با اعمال نیروی دستی به ورق فشار وارد کرده و آن را سوراخ میکند. این روش مناسب کارهای کم حجم و سبک است و نیاز به برق یا تجهیزات پیچیده ندارد. محدودیت در ضخامت ورق، سرعت پایین و احتمال تغییر شکل ورق از معایب آن است. برای کاربردهای دقیق و تیراژ بالا توصیه نمی شود.
پانچ لیزری در واقع به جای پانچ مکانیکی، از اشعه لیزر قدرتمند برای ایجاد سوراخ در ورقهای فلزی استفاده میکند. در این روش، پرتوی لیزر با تمرکز بالا روی نقطهای از ورق تابانده میشود و با حرارت شدید، فلز را ذوب یا تبخیر کرده و سوراخ را ایجاد میکند. دقت فوق العاده، امکان ایجاد طرحهای پیچیده، لبههای صاف و عدم نیاز به قالب از مزایای مهم این روش است. پانچ لیزری برای ورقهای نازک تا متوسط مناسب است و در صنایعی نظیر الکترونیک، هوافضا و دکوراسیون فلزی کاربرد دارد. تنها ایراد آن، هزینه بالای تجهیزات و مصرف انرژی است.
قالب سازی برای پانچ ورق فلزی یکی از مراحل کلیدی در فرآیند شکل دهی فلزات است که نقش تعیین کنندهای در دقت، سرعت و کیفیت سوراخ کاری دارد. قالبها معمولاً شامل دو بخش اصلی سنبه و ماتریس هستند که با فشار وارد بر ورق، آن را سوراخ میکنند. طراحی این قالبها باید بر اساس نوع ورق، ضخامت، شکل سوراخ و تعداد تولید انجام شود. قالبهای دقیق و با کیفیت میتوانند باعث کاهش سایش ابزار، افزایش عمر مفید دستگاه و بهبود خروجی نهایی شوند. در تولید انبوه، استفاده از قالبهای سفارشی و مقاوم نقش مهمی در افزایش بهره وری دارد.
در جدول زیر میتوانید مزایا و معایب پانچ ورق فلزی را مشاهده کنید:
مزایای پانچ ورق فلزی
سرعت بالا در تولید
فرآیند پانچ بسیار سریع انجام میشود و برای تولید انبوه مناسب است.
هزینه پایینتر نسبت به برش CNC
تجهیزات پانچ در مقایسه با دستگاههای CNC هزینه کمتری دارند.
دقت قابل قبول در سوراخ کاری
پانچ قابلیت ایجاد سوراخهای دقیق با قطر و شکل مشخص را دارد.
قابلیت ایجاد اشکال متنوع
با استفاده از قالبهای مختلف میتوان سوراخهای گرد، مربعی، ستارهای و غیره ایجاد کرد.
قابلیت تکرار بالا
برای قطعات مشابه، پانچ امکان تولید یکنواخت و بدون تغییر کیفیت را فراهم میکند.
معایب پانچ ورق فلزی
محدودیت در ضخامت ورق
پانچ معمولاً برای ورقهای با ضخامت کم تا متوسط مناسب است.
احتمال ایجاد تنش در لبه سوراخ
ممکن است لبه سوراخ دچار پلیسه یا تنش مکانیکی شود که نیاز به پرداخت دارد.
نیاز به قالب مخصوص
برای هر شکل خاص سوراخ، قالب مجزا لازم است که ممکن است هزینه بر باشد.
ایجاد سروصدا و ارتعاش
در فرآیند پانچ صدای زیاد و لرزش تولید میشود که باید کنترل شود.
محدودیت در طراحیهای پیچیده
طراحیهایی با جزئیات بالا و خطوط منحنی دقیق نیازمند روشهای جایگزین مثل لیزر هستند.
پانچ کاری به دو روش سرد و گرم انجام میشود که هر کدام بسته به نوع متریال، ضخامت ورق و دقت مورد نیاز انتخاب میگردد. در پانچ کاری سرد، عملیات سوراخ کاری یا برش بدون نیاز به حرارت و در دمای محیط انجام میشود و معمولاً برای فلزات نازک و با دقت بالا مناسب است؛ این روش باعث حفظ خواص مکانیکی ماده میشود. اما در پانچ کاری گرم، ورق فلزی تا دمای مشخصی گرم میشود تا شکل پذیری آن افزایش یابد و عملیات پانچ روی فلزات ضخیمتر یا سختتر با نیروی کمتری انجام شود. پانچ کاری گرم معمولاً در صنایع سنگین یا شکل دهی قطعات بزرگ کاربرد دارد.
قیمت خدمات پانچ ورق فولادی تحت تاثیر چند عامل مهم قرار دارد که شامل نوع و ضخامت ورق، اندازه و پیچیدگی طرح پانچ، تعداد سوراخها و تیراژ سفارش میشود. همچنین دستگاه و فناوری مورد استفاده، کیفیت پانچ و دقت کار، سرعت انجام پروژه و نوع فلز فولادی نیز در تعیین هزینه موثر است. معمولاً پانچ ورقهای ضخیمتر و طرحهای پیچیدهتر هزینه بیشتری دارند. علاوه بر این، خدمات جانبی مانند برش پس از پانچ یا پرداخت سطح ورق نیز میتواند قیمت نهایی را افزایش دهد. بنابراین برای برآورد دقیق قیمت، مشاوره با مرکز خدمات پانچ و ارائه جزئیات دقیق پروژه ضروری است.
کلام آخر
پانچ ورق فولادی یکی از فرآیندهای مهم و کاربردی در صنایع مختلف است که با ایجاد سوراخها و الگوهای دقیق روی ورقهای فولادی، امکان تولید قطعات متنوع با کیفیت بالا را فراهم میکند. این روش به دلیل سرعت بالا، دقت و صرفه جویی در هزینه ها، به ویژه در تولید انبوه، بسیار مورد استقبال قرار گرفته است. در نهایت، پانچ ورق فولادی با توجه به انعطاف پذیری و کارایی بالا، نقش مهمی در بهبود روند تولید و افزایش کیفیت محصولات صنعتی ایفا میکند.
